机械式立体停车库的操作及搬运原理

立体车库是用来存取储放车辆的机械或机械设备系统,又可称之为“机械式停车设备”,最早的立体车库建于1918年,位于美国伊利诺斯州芝加哥市华盛顿西大街215号的一家宾馆(Hotel La Salle)的停车库,我国也于90年代初开始研究开发机械立体停车设备,距今已有近三十年的历程。

机械式立体停车库设备技术特点
● 自动化程度高,快速处理,连续出入库,停车效率高,可实现多人同时存取车辆。
实现了由百台到上千台规模的大容量停车。
组合式框架设计,保证了产品一致性,安装拆卸非常方便。
全封闭式建造、存车安全性好。
具有节省空间、系统综合多样、设计灵活、造型多样、投资少、成本及保养费用低,控制操作方便等特点。设有多重安全防护措施,确保人车安全。
操作简便,既可居中管理,又可由客户自己操作。
智能化管理,方便快捷。

立体车库

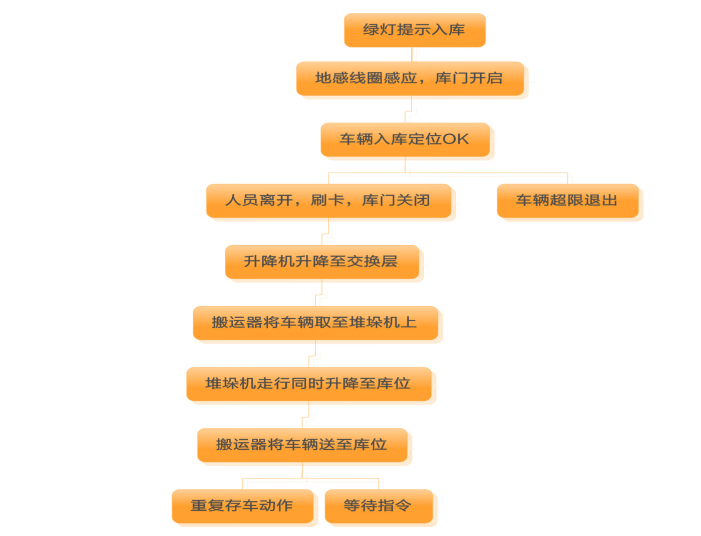

存车入库时,司机直接驶车进入库口,在停车状态指示箱的指导下将车停好,在出入口操作盘上进行刷卡操作,升降机将车降到系统指定层,搬运器将车搬到横移机上,载有车辆的横移机达到系统指定车位前,横移机上的搬运器将车辆送至停车位。车已存好搬运器回到横移机上,进行下一辆车的存取,详见(图一)。

立体车库

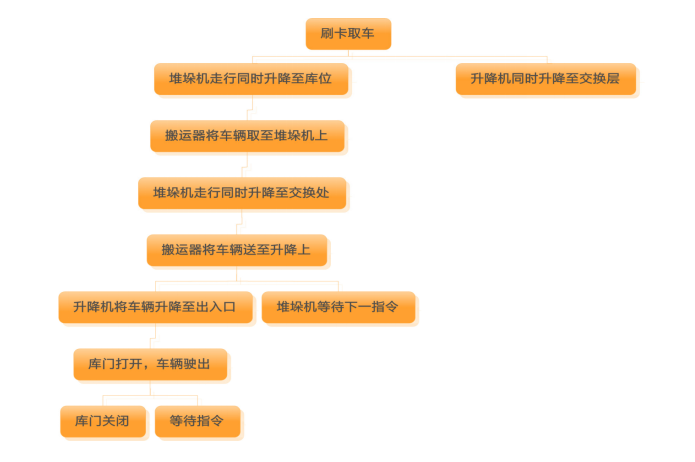

取车时,搬运器将车辆搬到横移机上,载有车辆的横移机行至升降机前,搬动器将车搬至升降机,搬运器退回。升降机载车升至出入口室,转盘旋转将车辆掉头冲外,门打开,车主即可进去开车,详见(图二)。

升降机构工作原理:垂直的升降机井内,放置一个上下移动的平台。升降机井壁装有导轨,与平台上的导靴限制平台的移动。动力源为马达减速机,驱动主动轴,从而带动旋转链轮,旋转链轮上挂着链条,链条一边连接升降平台、一边连接对重块,对重块起到平衡作用。

升降机设有常闭式制动器,具有快速制动功能,选用额定制动力矩不小于1.5倍额定载荷产生的力矩,升降机正常使用及升降过程中,在出现动力电源失电或控制电源失电情况时能自动制动。制动器设有调整摩擦垫片螺丝,可补偿摩擦垫片的磨损。

横移机构工作原理:在上下移动平台上放置一个可以横向移动的横移装置。横移装置装有导轨与横移装置上的导靴限制横移装置的移动。动力源为两台同步马达减速机,驱动主动轴,带动主动轴上的滚轮旋转,从而实现横移。
