垂直升降
垂直升降-PCS

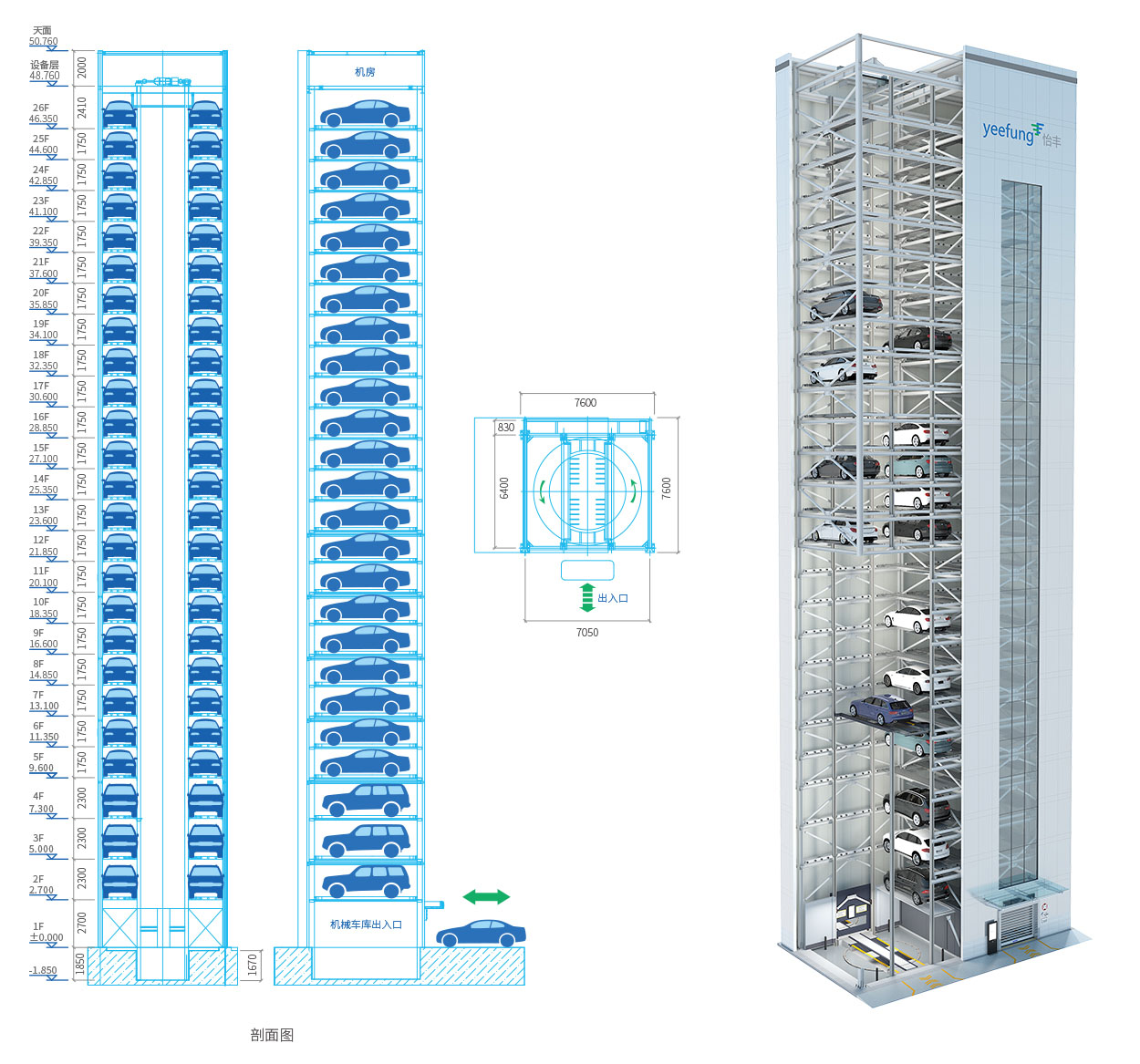

垂直升降类自动停车系统也称为停车塔库,通过升降机进行车辆的垂直升降动作,由每个车位的横移梳架完成车辆的水平方向交接,

相互配合完成车辆的存取。垂直移动每个停车层停放两辆车,最高可达30层,占地面积仅50㎡,平均每辆车占地面积少于1㎡,取车

时间平均为60秒,是所有自动停车系统中空间利用最高速度最快的停车设备。适用于现代化城市中极小型的地块,

解决高密度停车,也是城市中靓丽的风景线。

点击播放车库

运行视频

停车流程

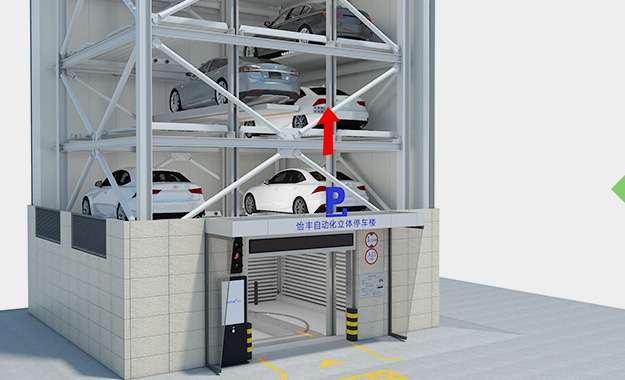

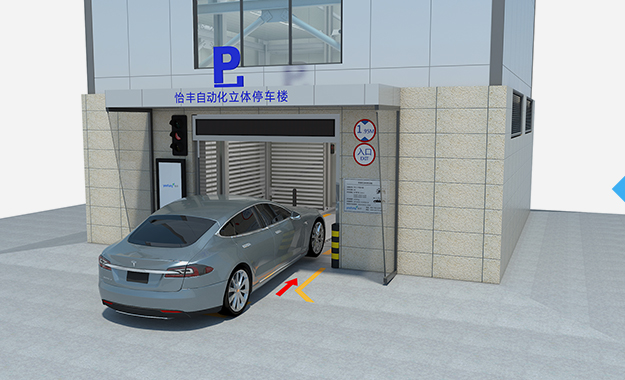

车辆入库

车辆行驶至入口前感应装置处,滑升

门自动开启,汽车根据指示屏幕及语

音指引行驶至存车位置。

停车确认

停好车后人员下车出库,确认

停车后进入存车程序。

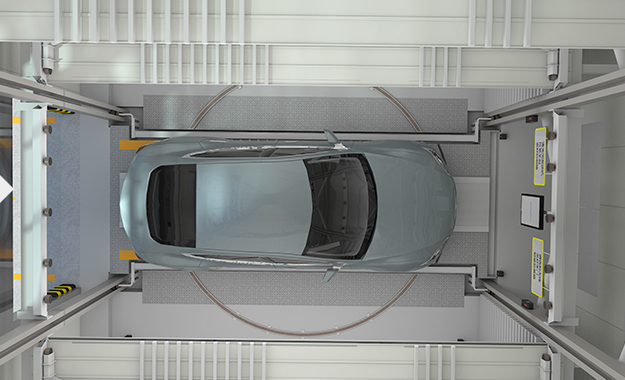

升降机交接

升降机将车辆提升至指定存

车层。

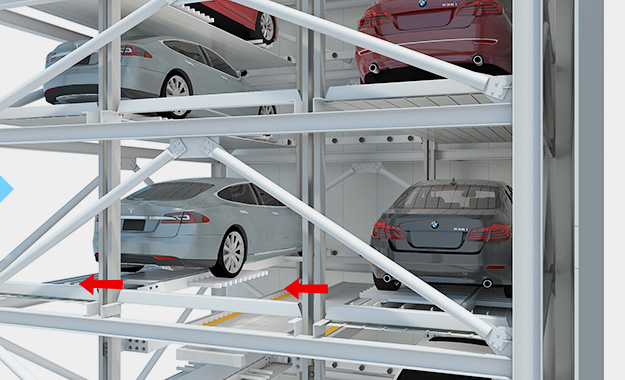

车辆交接

库位横移至升降平台下,交接车

辆,并将车辆运回库位。

产品参数
设备型号
PCS垂直升降类立体停车设备
设备制造资质
29层及以下
容车数量
单套标准塔:50辆/套
容车规格(mm)
5200*1950*1550/1950
容车重量(kg)
2200~2800
平均存取车时间
75秒
单套库占地面积
58㎡
搬运型式
梳型交换/车台板式交换
升降电机(电机功率)
30kW
横移电机(电机功率)
0.2kW
升降速度
90m/min
横移速度
25m/min
操作方式
IC卡/自动/手动
电源
三相五线制AC380V/50HZ
查看垂直升降-PCS案例
