垂直移动-PCY

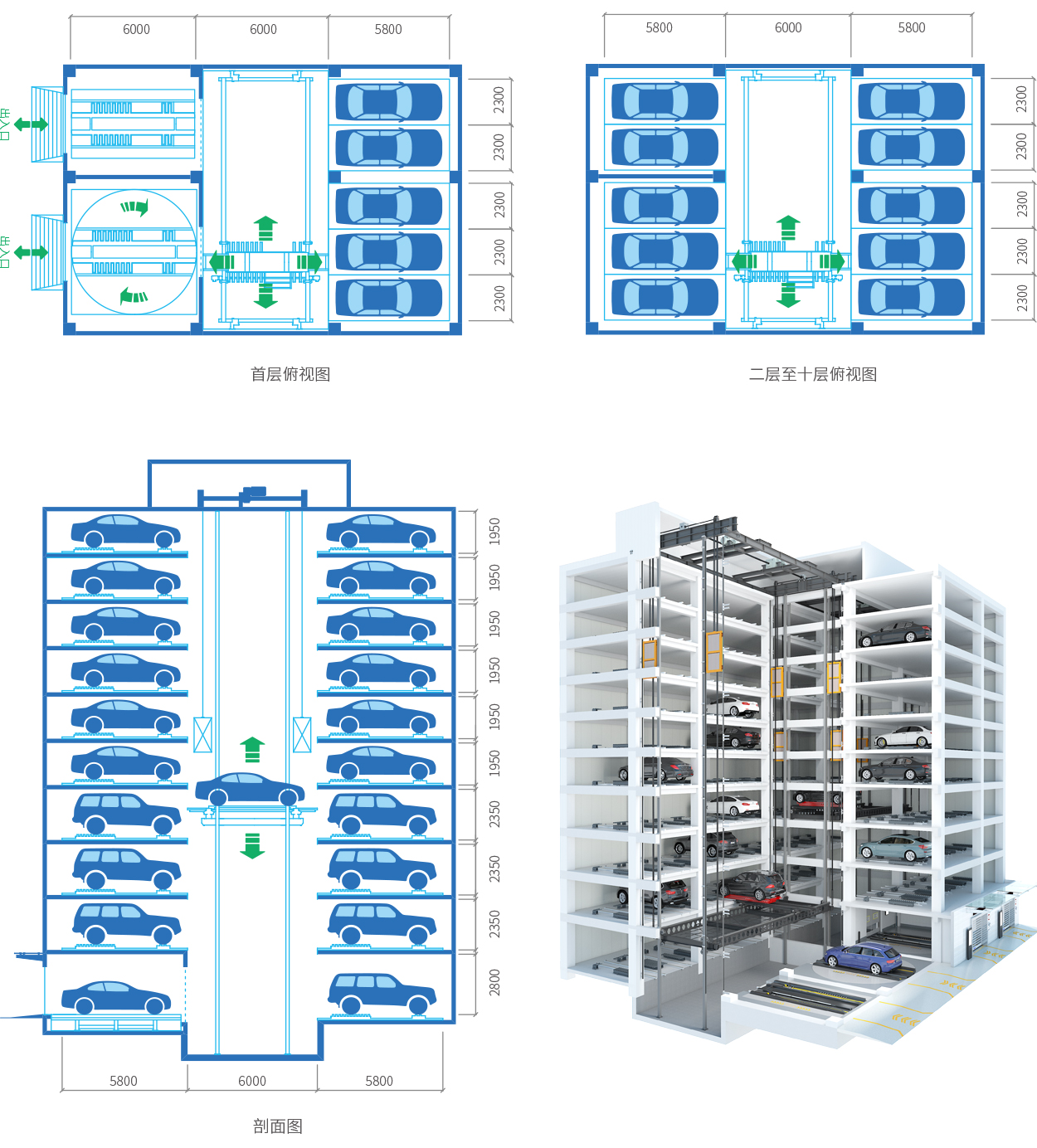

垂直移动是怡丰自主研发的产品，结合了垂直升降、平面移动和巷道堆垛等各自的仓储技术特点，可以实现
水平及垂直方向的同时快速运动，极大提高存取车效率。每个停车层可停放6-14辆车，层数较高
可达16层，占地面积小于巷道堆垛类和平面移动类，平均每辆车占地面积仅1.2㎡，
空间利用率高，存取车时间平均为90秒。垂直移动类自动停车系统是现代化城市中较适合
地面上建设的高容量立体车库。
点击播放车库
运行视频
停车流程

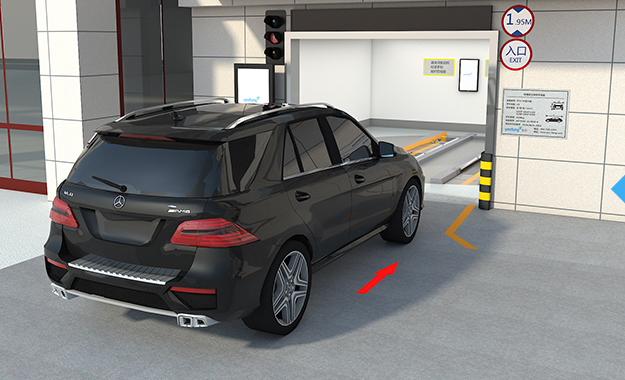

车辆入库
车辆行驶至入口前感应装置处，滑升
门自动开启，汽车根据指示屏幕及语
音指引行驶至存车位置。

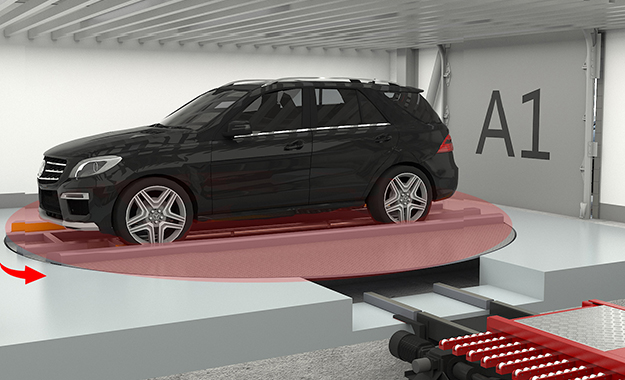

停车确认
停好车后人员下车出库，确认
停车后进入存车程序。

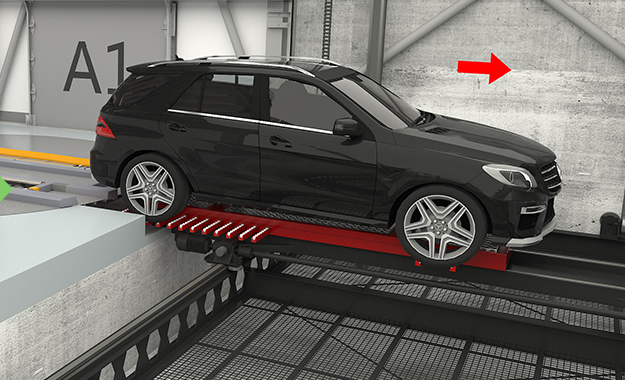

搬运器交接
由搬运器将车辆交接至主体升
降机上。

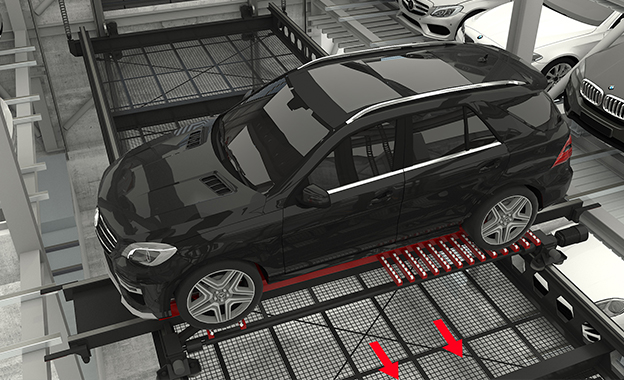

升降机搬运
由升降机与横移车同时完成车
辆水平及垂直方向运动至空余
车位处。

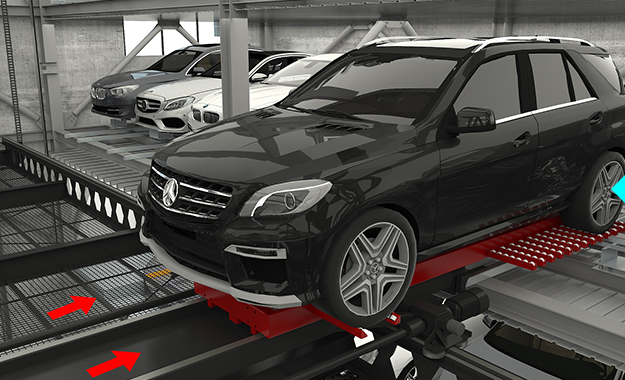

库位存放
搬运器搬运车辆至库位梳架，
完成车辆存放。
产品参数
设备型号
PCY 新型垂直升降（垂直移动）类立体停车设备
设备制造资质
6层及以下
容车数量
100辆/套
容车规格（mm）
5200×1950×1550/1950
容车重量（kg）
≤2200~2800
平均存取车时间
90秒
单套库占地面积
120㎡~340㎡（占地面积越大，高度越低）
搬运型式
梳型交换
升降电机（电机功率）
22kW
横移电机（电机功率）
2.2kW
升降速度
90m/min
横移速度
60m/min
操作方式
IC卡/自动/手动
电源
三相五线制 AC380V/50HZ
