巷道堆垛
巷道堆垛-PXD

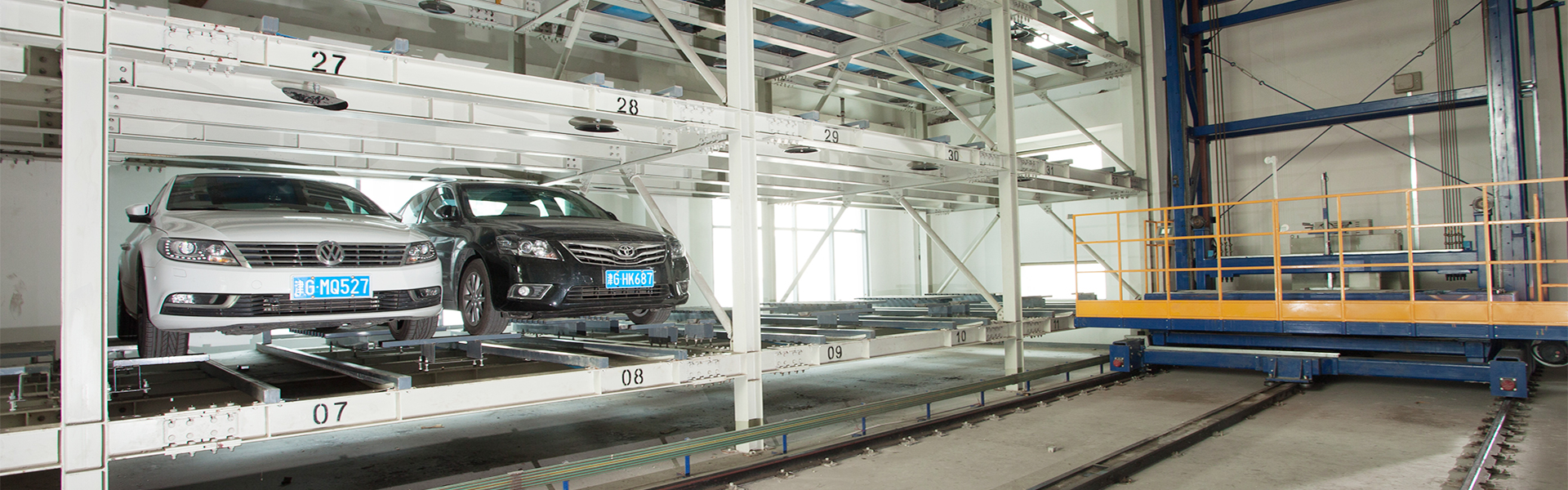

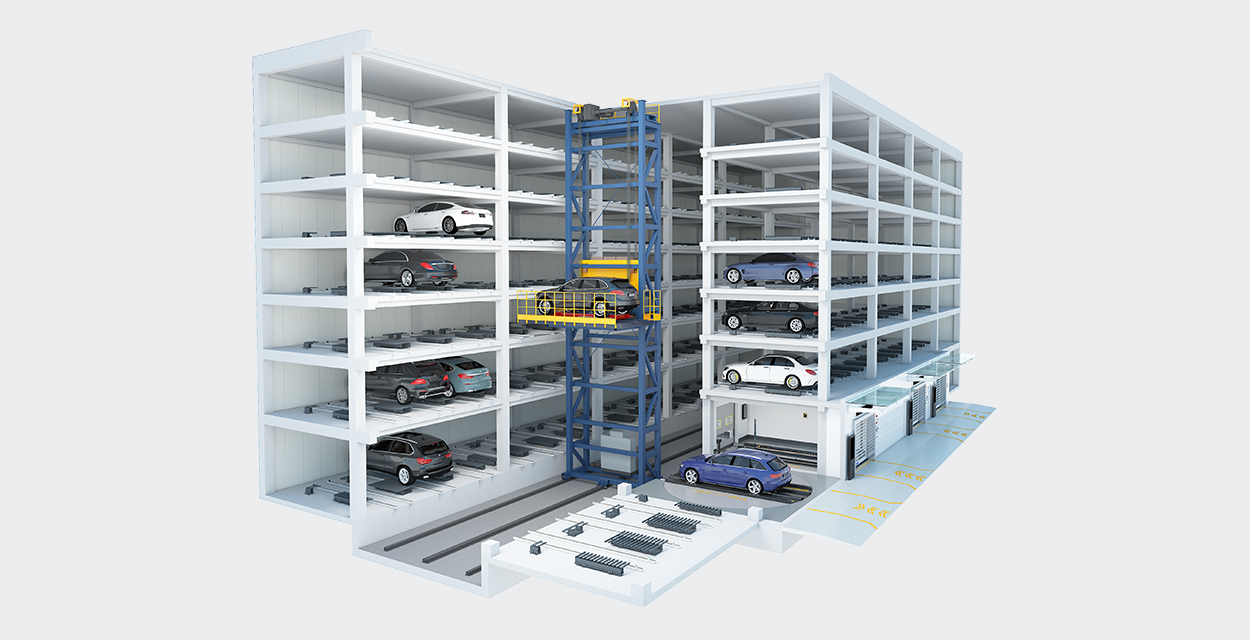

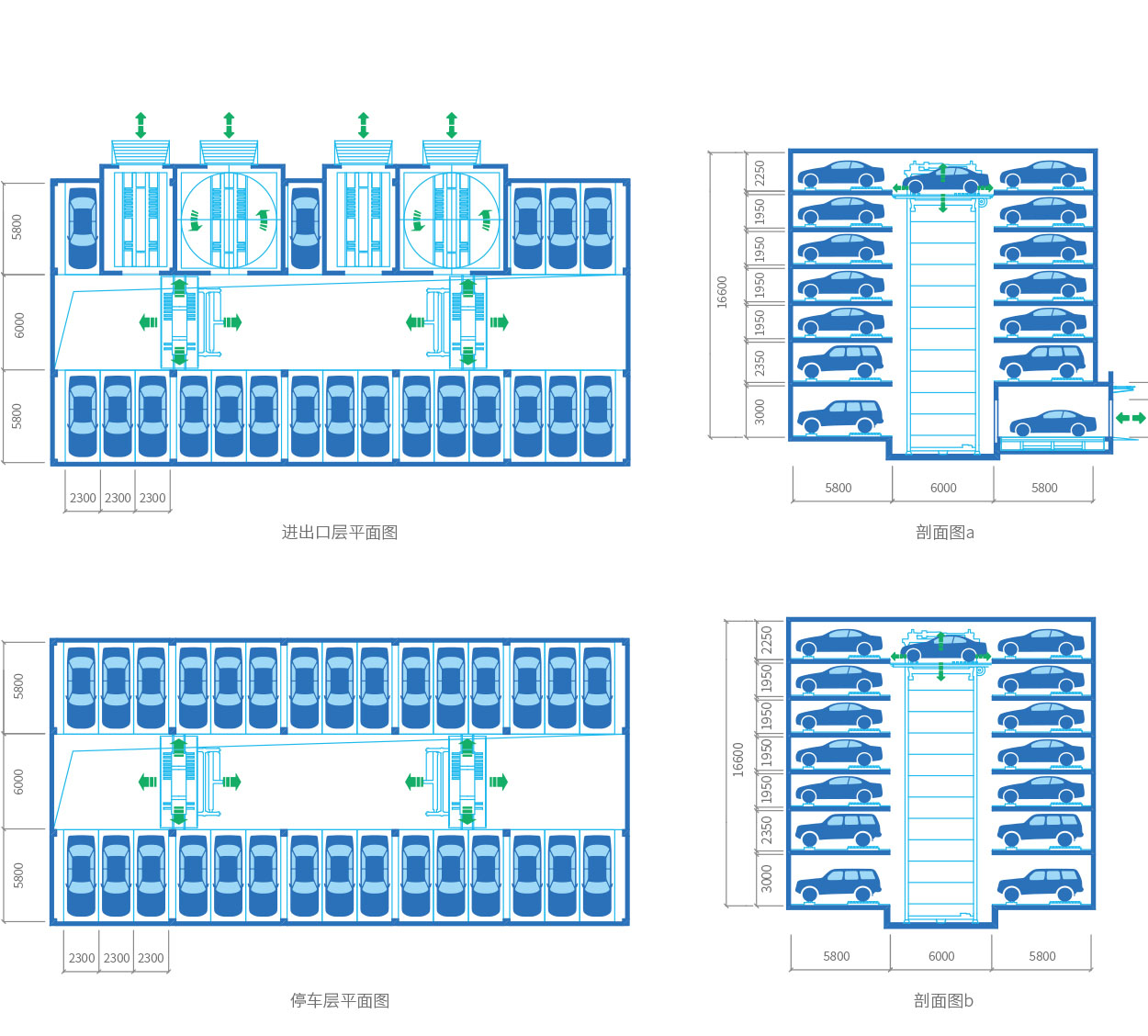

巷道堆垛类自动停车系统是应用了堆垛仓储技术,堆垛机通过在巷道内水平运动的同时完成的垂直升降,一套堆垛机覆盖不同停车层

的每一个车位,实现XY轴同时运动。驾驶员只需要将车辆停放在停车平台,系统将安全的把车停放在立体的停车位。巷道堆垛适用

于场地较短但对停车密度要求高的场地。巷道堆垛是所有自动停车系统中经济性较高的产品。

停车流程

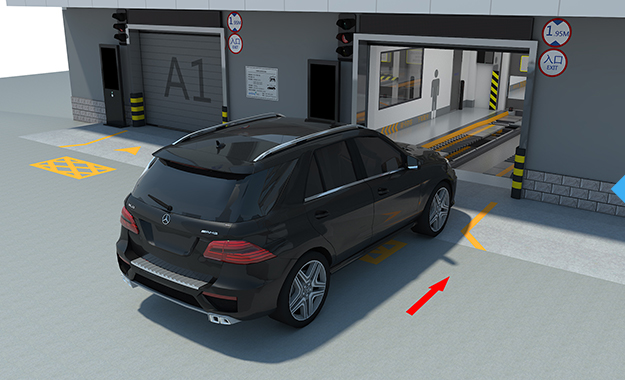

车辆入库

车辆行驶至入口前感应装置处,滑升

门自动开启,汽车根据指示屏幕及语

音指引行驶至存车位置。

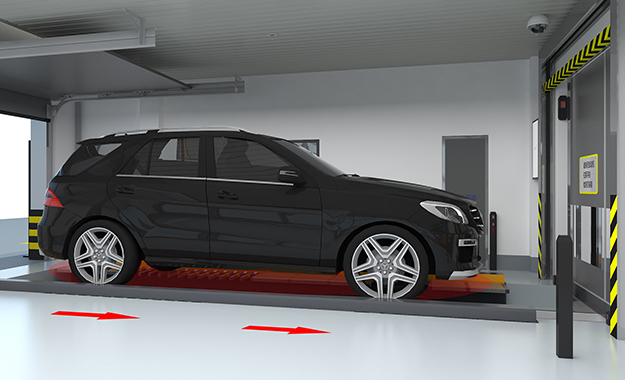

停车确认

停好车后人员下车出库,确认

停车后进入存车程序。

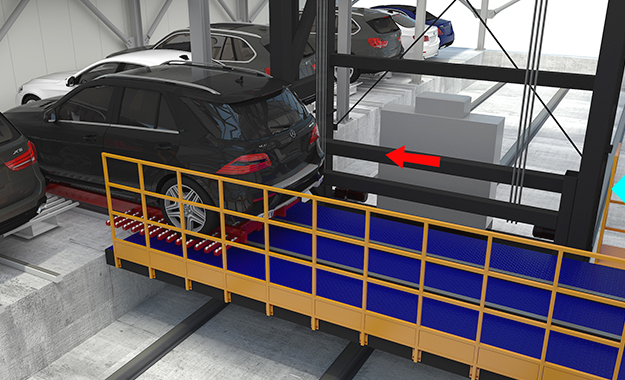

搬运器交接

由搬运器将车辆交接至主体升

降机上。

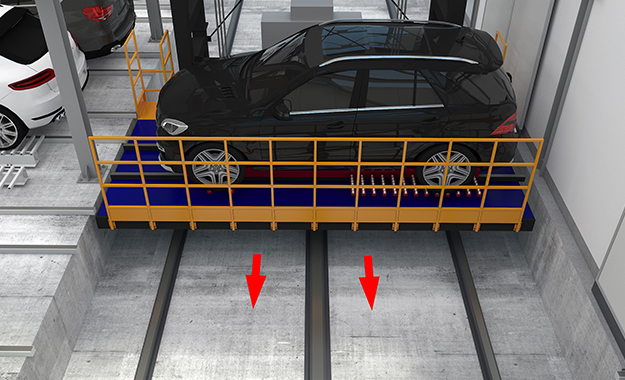

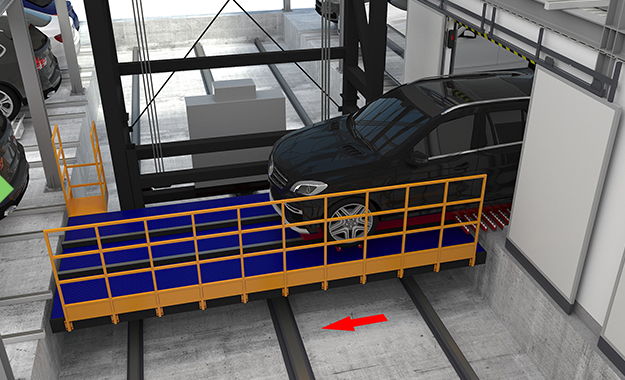

堆垛机搬运

堆垛机将车辆水平移动并同

时升降至指定停车位。

库位存放

搬运器搬运车辆至库位梳架,

完成车辆存放。

产品参数
设备型号
PXD巷道堆垛类立体停车设备
设备制造资质
7层及以下
容车数量
100辆/套
容车规格(mm)
5200×1950×1550/1950
容车重量(kg)
≤2200~2800
平均存取车时间
90秒
单套库占地面积
宽度约19m,根据巷道长度决定占地面积
搬运型式
梳型交换
升降电机(电机功率)
11kW
横移电机(电机功率)
4kW
升降速度
35m/min
横移速度
75m/min
操作方式
IC卡/自动/手动
电源
三相五线制AC380V/50HZ
