平面移动
平面移动-PPY

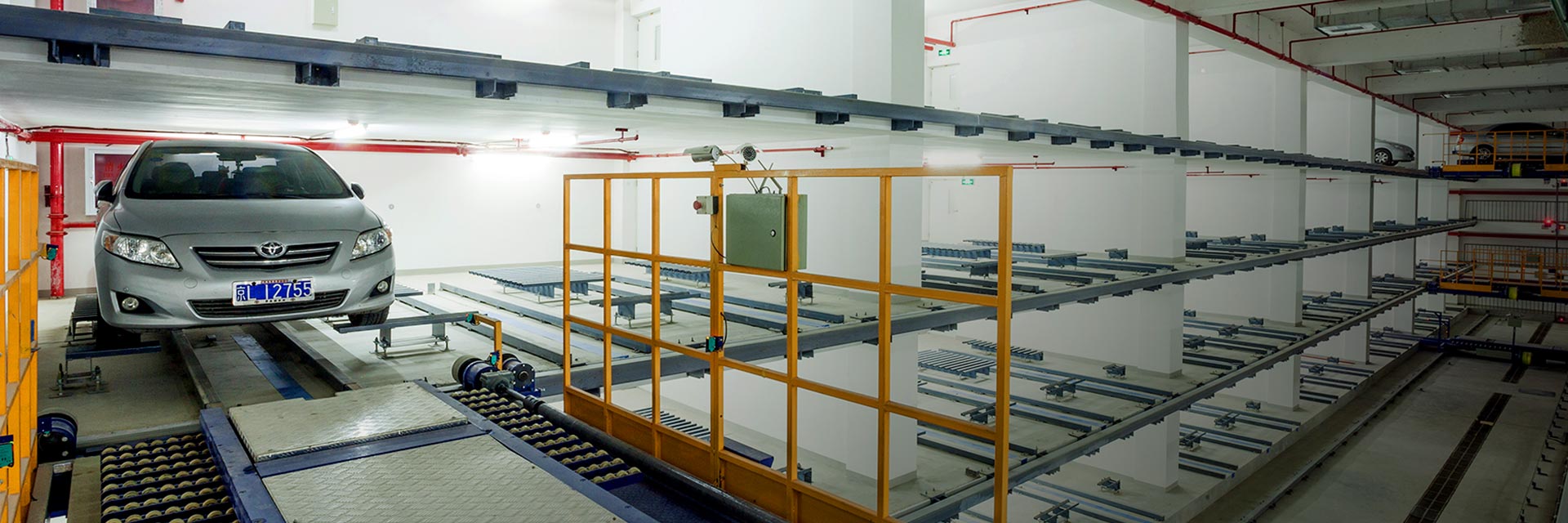

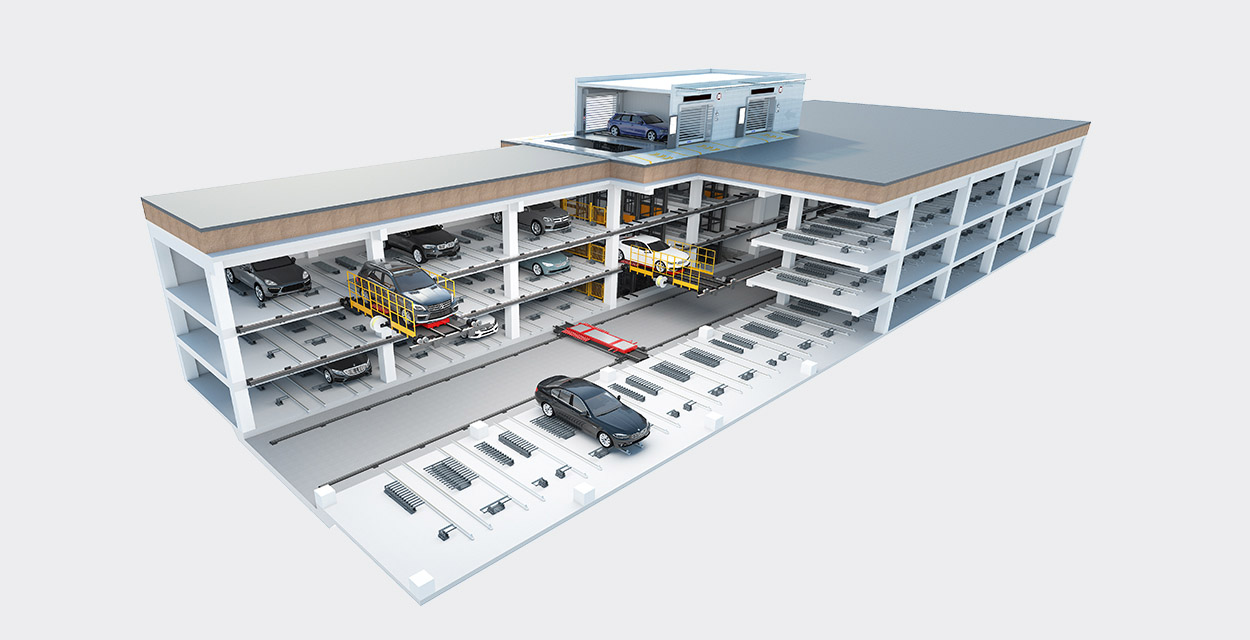

平面移动类自动停车系统是应用了高效的水平仓储技术,每个停车层配备有单独的横移车负责本层的车辆存取,并由升降机负责

将车辆搬运至不同停车场,驾驶员只需要将车辆停放在停车平台,系统将安全的把车停放在立体的停车位。

平面移动适用于场地狭长,存取车效率要求较高的项目,取车时间平均为90秒,运行效率高。在所有自动停车系统中,平面移

动的横移速度最快,层高仅需1950mm,并适用地上或地上有限的空间,节省土建成本。平面移动类自动停车系统是现代化城市

中最适合大平面大容量的立体车库。

点击播放车库

运行视频

停车流程

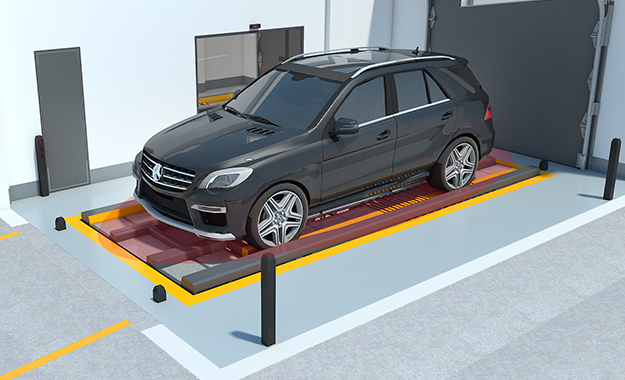

车辆入库

车辆行驶至入口前感应装置处,滑升

门自动开启,汽车根据指示屏幕及语

音指引行驶至存车位置。

停车确认

停好车后人员下车出库,确认

停车后进入存车程序。

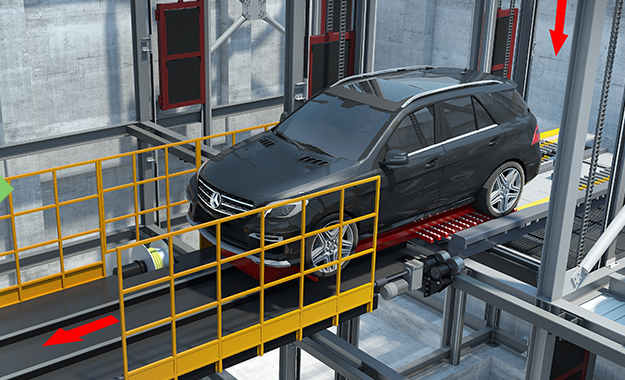

升降机交接

升降机升/降至存车层,由搬运

器将车辆取至横移车上。

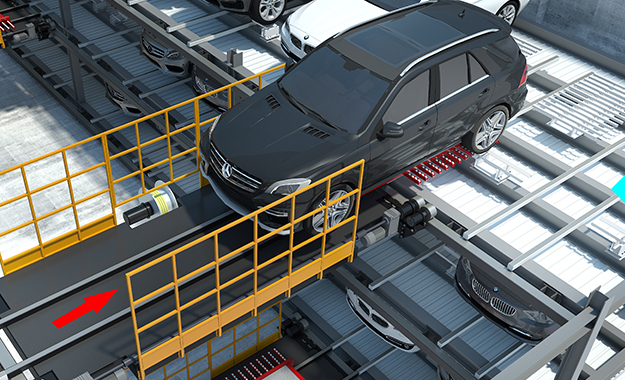

横移车搬运

横移车将车辆水平搬运至指

定车位。

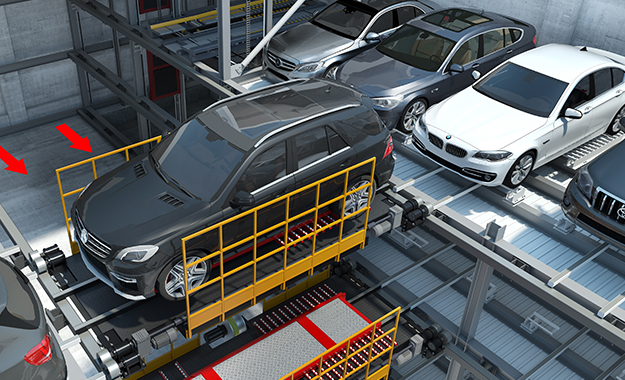

库位存放

搬运器搬运车辆至库位梳架,

完成车辆存放。

产品参数
设备型号
PPY平面移动类立体停车设备
设备制造资质
12层及以下
容车数量
根据设计需求
容车规格(mm)
5200*1950*1550/1950
容车重量(kg)
2200~2800
平均存取车时间
90秒

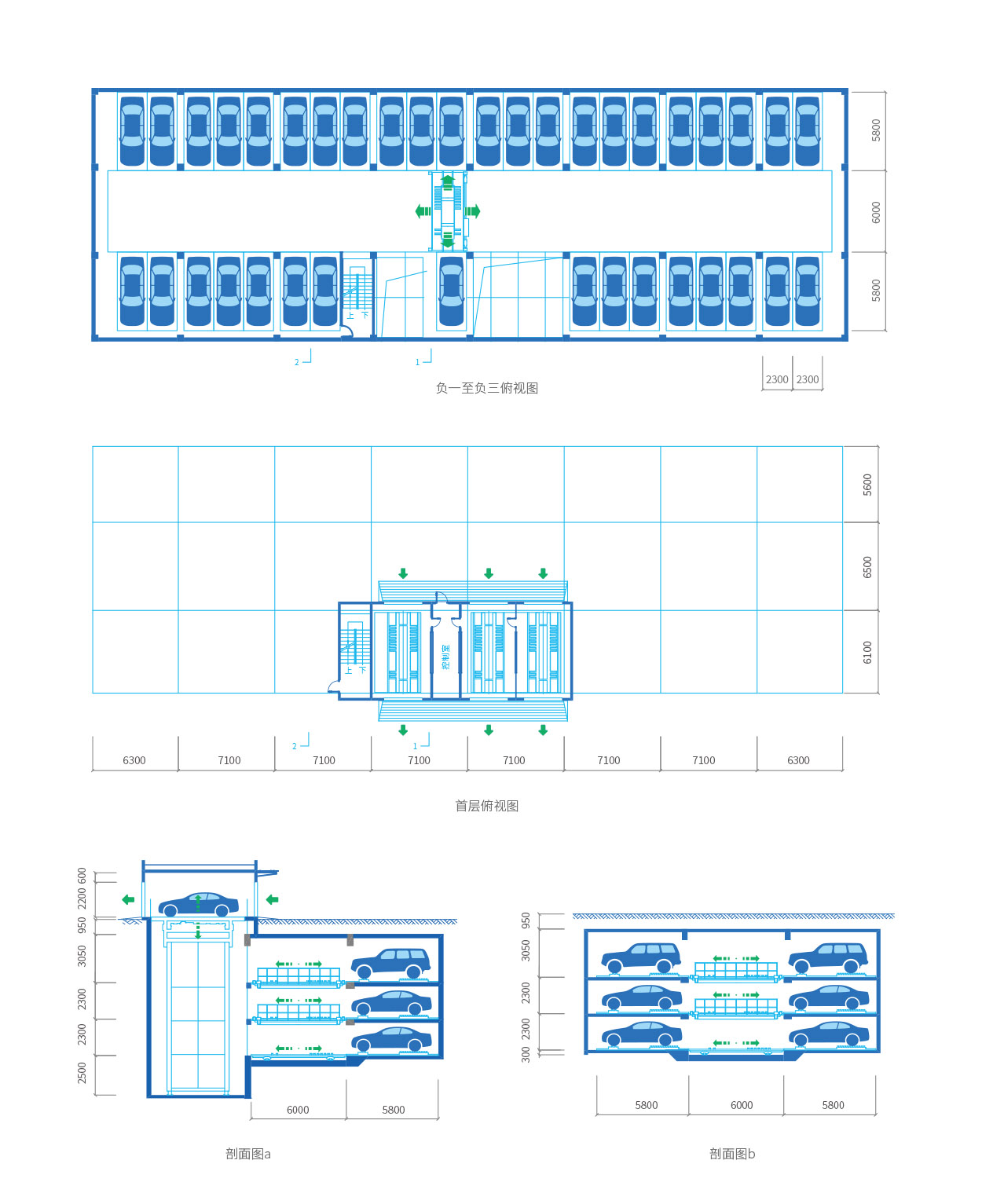

单套库占地面积
宽度约19m,根据巷道长度决定占地面积
搬运型式
梳型交换
升降电机(电机功率)
9.2kW/15kW/22kW
横移电机(电机功率)
1.5kW
升降速度
30-90m/min
横移速度
80-120m/min
操作方式
IC卡/自动/手动
电源
三相五线制AC380V/50HZ
